工程软件处理 DWG，通常要完成两个相互衔接的环节：先读取图纸中的几何和属性数据，交给业务系统使用；再把应用生成或修改的图纸内容写成 DWG，交付给后续工作环节。
能打开图纸只是起点。能够提取数据、参与业务处理，并把成果继续以 DWG 交付，才更贴近工程应用的实际需要。
优土优木推出的 UDE 数据引擎（UTUM Data Engine），是一款面向工程图纸处理的国产 SDK。它围绕 DWG 读取、解析、生成与编辑提供底层能力，帮助开发团队在自己的产品中建立双向 DWG 处理流程。
读取和解析 DWG 中的工程数据
图纸进入业务系统后，开发者需要的不只是文件预览。图层如何组织、块包含哪些内容、对象有哪些几何和属性信息，这些数据决定了图纸能如何被查询、展示和使用。

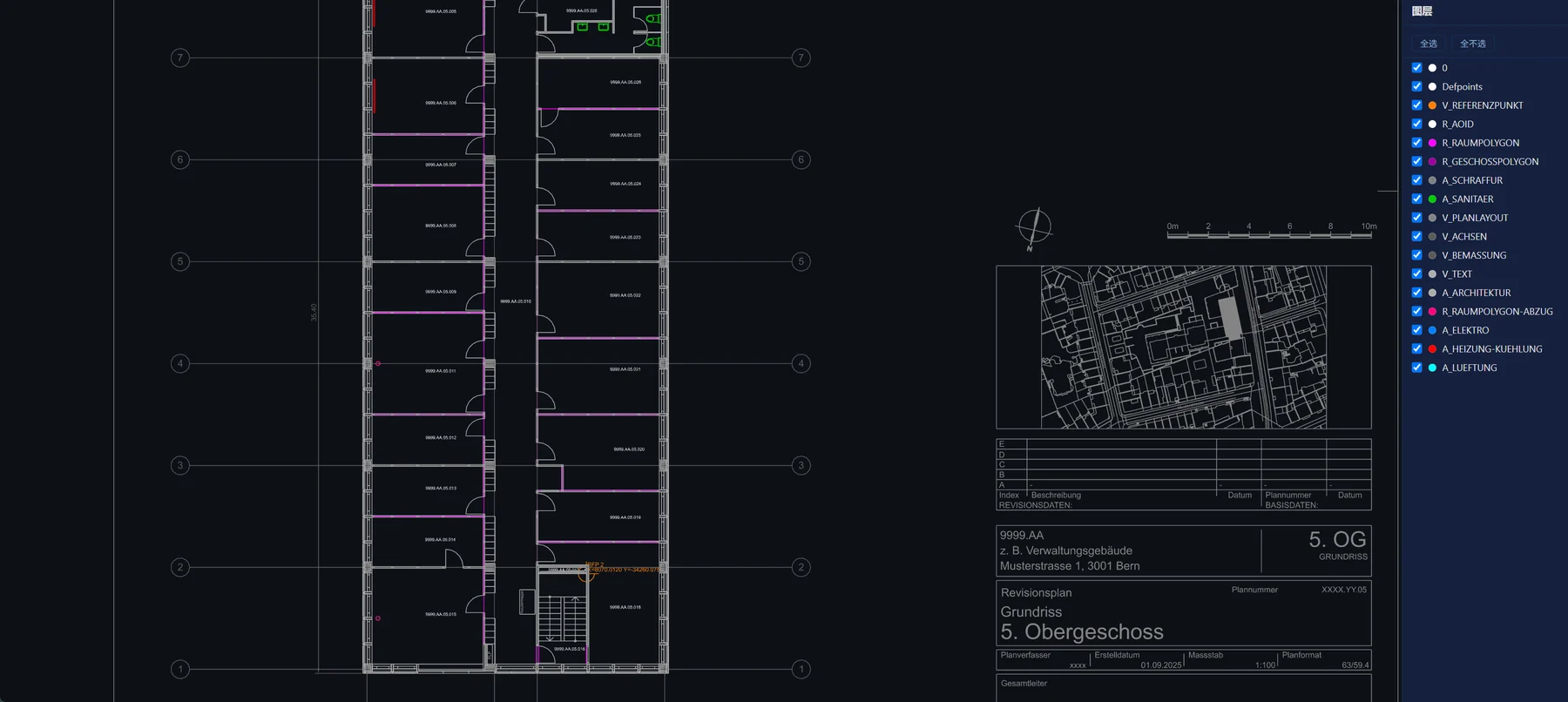

UDE 支持 DWG 读取，以及图层、块、布局和对象查询，可提取几何与属性，并导出结构化数据和图形数据。应用可以据此呈现图纸，并将图中对象与项目资料、设备信息或现场记录关联起来。
例如，工程管理系统可以把图纸与项目资料放在同一工作界面；设备管理系统可以利用提取的图形和属性组织对象信息；需要统计或校核的应用，也可以把提取结果作为业务规则的输入。具体的统计、判断和交互，由业务系统按自身需求实现。
从业务数据生成和编辑 DWG
很多工程应用已经积累了业务数据，也能形成图形结果，但交付时仍需要回到 DWG。重复转录和人工重画，容易成为应用与图纸交付之间的额外步骤。
UDE 商业版提供 DWG 新建、编辑与写出能力。开发者可以把应用中的线、圆弧、文字、多段线等内容组织为图纸并生成 DWG 文件；也可以读取已有 DWG，在支持的对象和属性范围内完成修改后，再以 DWG 保存和交付。
这意味着，DWG 既可以成为应用的数据来源，也可以作为成果载体。应用中的图形结果有了 DWG 输出路径，已有图纸也可以经过程序处理后继续交付。
双向处理连接业务使用与图纸交付
UDE 可以放进一条具体流程中理解：读取 DWG，提取几何与属性，交给应用完成业务处理，再根据交付要求生成或编辑 DWG。以下是可结合项目需求落地的应用方向。
- 工程项目与现场管理。系统读取图纸，将图纸对象与项目资料、现场记录关联展示；需要形成图纸成果时，再把应用整理的图形内容输出为 DWG，供后续工程环节使用。
- 图纸数据提取与业务校核。开发团队提取图层、块和对象属性，按自己的规则开展统计、核对或信息整理；需要回到图纸表达的处理结果，可通过商业版的生成或编辑能力形成 DWG 成果。
- 行业软件与图纸自动生成。应用根据业务参数组织线、圆弧、文字等图纸内容，调用 UDE 生成 DWG；面对已有图纸，则可在支持范围内通过程序修改对象或属性，并继续以 DWG 交付。
对于正在建设行业软件、工程管理系统或 CAD 数据处理工具的团队，这条双向路径提供了一个国产 SDK 选项：既考虑图纸怎样进入应用，也考虑处理成果怎样回到工程工作流。
从免费版开始验证项目需求
接入前，可以先用自己的代表性图纸验证读取结果、数据结构与展示方式，再按项目需要选择版本。
免费版。当前公开免费包为 v0.4.0，适合验证 DWG 读取、查询、几何与属性提取、数据导出及 Web 展示接入。单个原始 DWG 文件不超过 3 MB（3,000,000 字节），不包含 DWG 新建、编辑和写出。
商业版。包含免费版功能，提供 DWG 新建、编辑与写出，并取消免费版的 3 MB 文件上限。授权、交付方式和实际图纸处理需求，可与 UDE 团队沟通。
当前 SDK 面向 Windows x64，提供 C/C++、Python、Java、C# 接入资料及 Web 展示示例。示例由 Windows x64 后端处理 DWG，浏览器加载并显示输出结果，便于开发团队了解从图纸处理到应用呈现的接入过程。
DWG 读取：支持 AC1018、AC1021、AC1024、AC1027、AC1032，对应 AutoCAD 2004 至今使用的相关 DWG 格式。DWG 写出：新建图纸写出 AC1018；已有图纸编辑后支持写出 AC1018 或 AC1032。写出能力仅包含在商业版中。
了解 UDE 并获取 SDK
如果你的产品需要读取 DWG、提取工程数据，或把应用成果生成并写回 DWG，欢迎带上实际图纸与业务流程，与优土优木交流。从读取第一张图纸开始，验证 UDE 在你的项目中如何使用。
