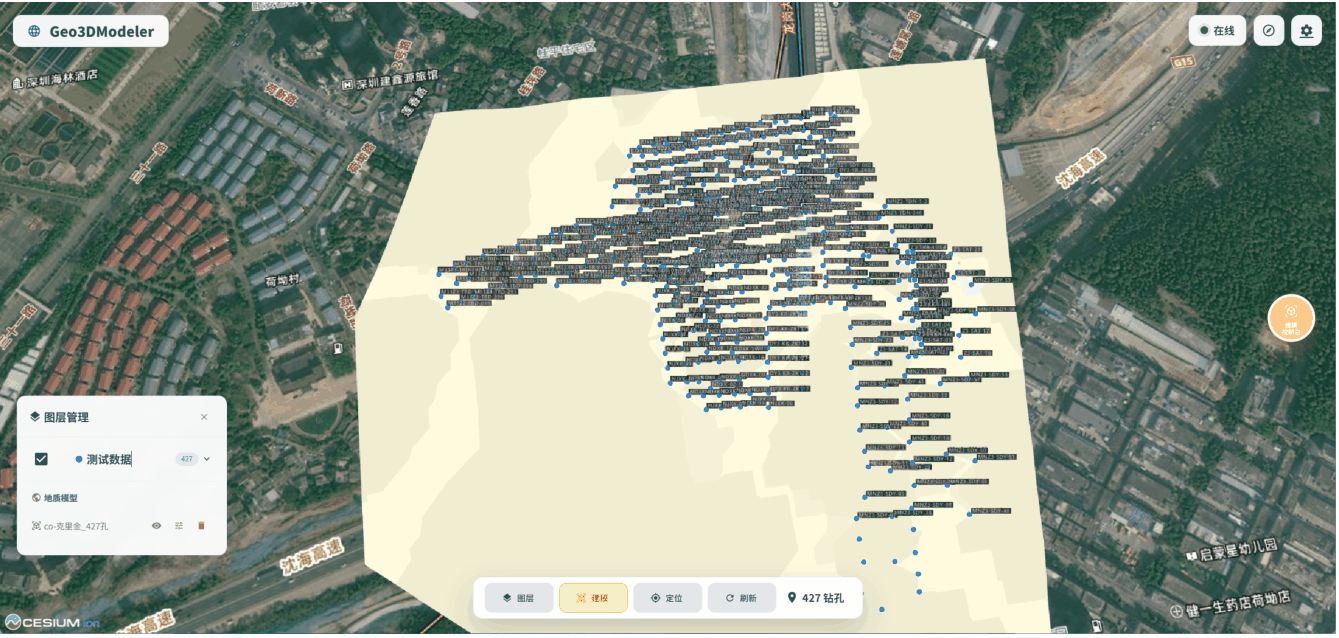

项目范围与钻孔分布展示
系统可在三维地图上加载项目范围、钻孔点位和钻孔标签,支持图层管理和钻孔空间分布查看。
三维展示钻孔、地层和项目范围;支持多种建模方式和插值方法;支持二维剖面和三维剖面分析;支持隧道、挖填方、漫游等工程辅助工具。
系统可在三维地图上加载项目范围、钻孔点位和钻孔标签,支持图层管理和钻孔空间分布查看。

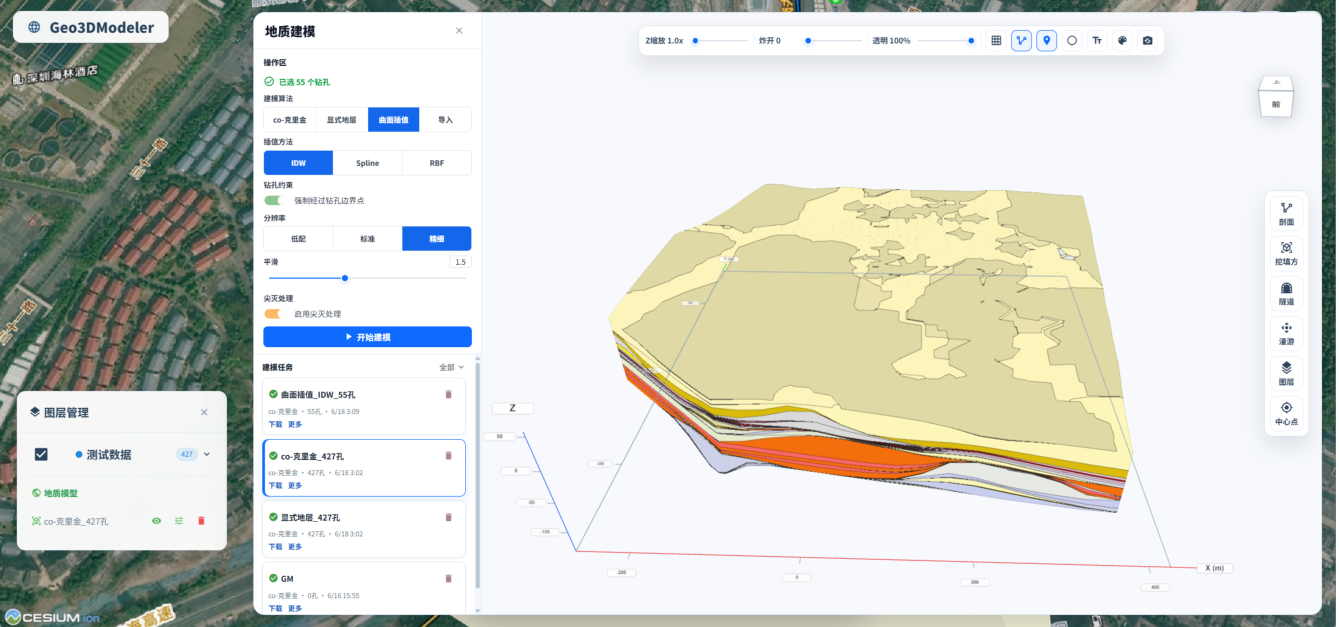

系统支持基于钻孔分层数据生成三维地质体,可调整透明度、竖向夸张和显示图层,直观展示不同地层的空间关系。

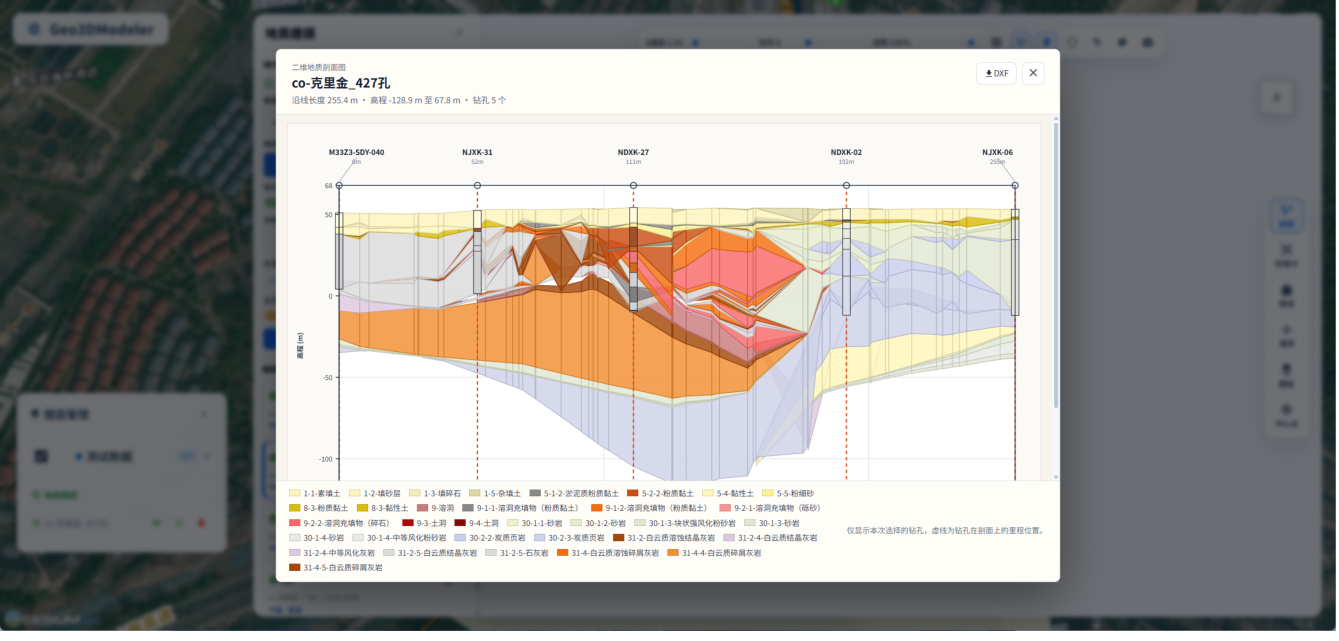

系统支持选择钻孔或绘制剖面线生成二维地质剖面,并可导出 DXF。

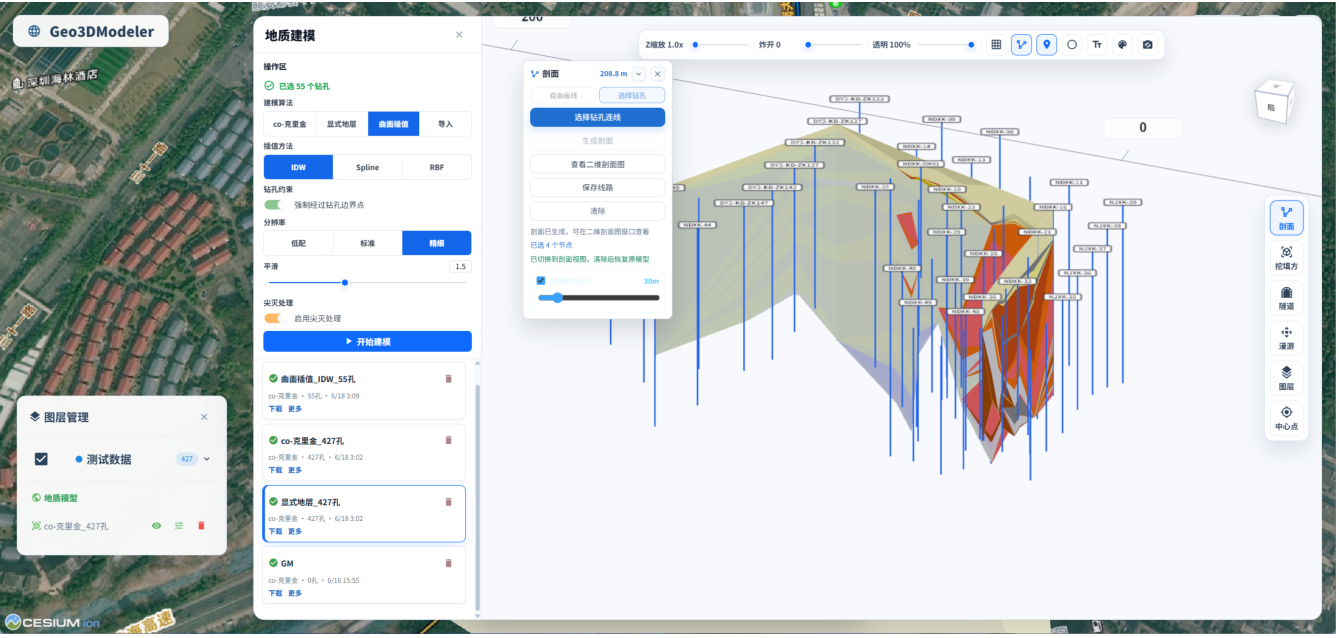

系统支持在三维场景中查看剖面切割效果,便于分析剖面与地质体之间的空间关系。

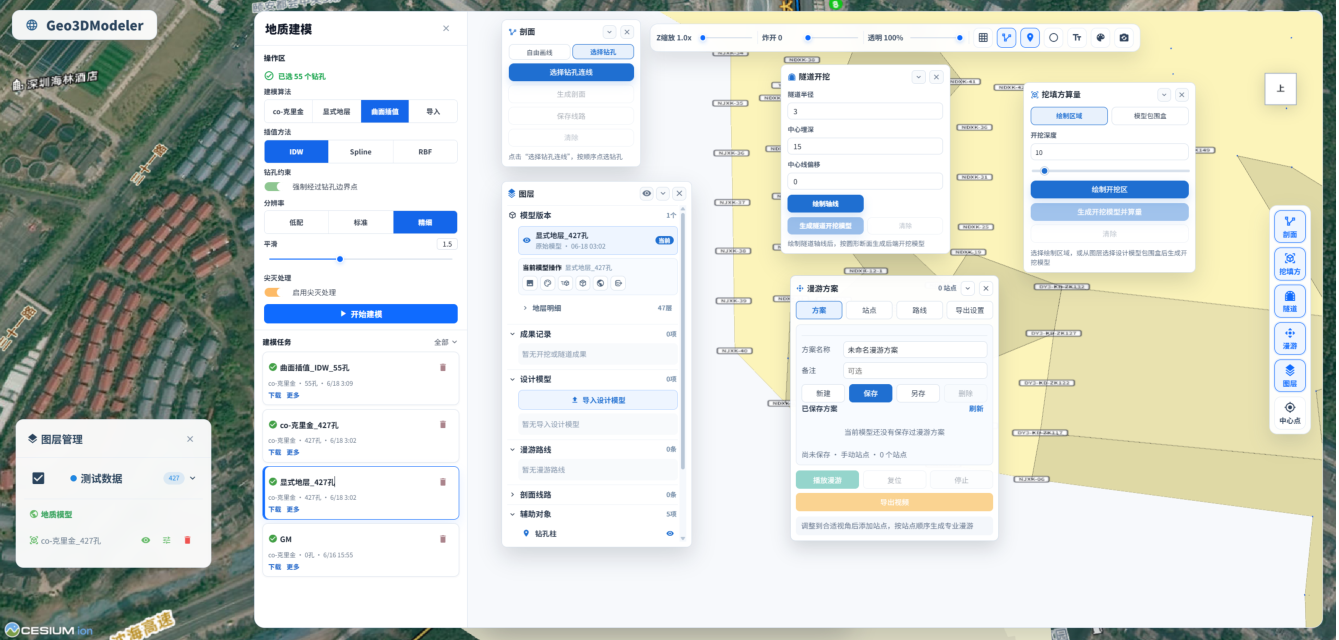

系统提供剖面、挖填方、隧道、漫游、图层管理、中心点定位等辅助工具,可结合隧道、桥涵、房建基础等工程对象开展展示和分析。
从项目输入、任务调度到成果交付,关键状态都能在同一条工作流中被追踪和复核。
项目、钻孔、建模任务和成果记录围绕同一工程对象组织,输入范围更清楚。
纳入调度的建模、LFM 和大型 UDBX 任务进入持久化队列,由独立 Worker 执行。
支持暂停、恢复和取消;任务状态、输入快照与成果发布过程更容易复核。
| 技术维度 | 支持规格 / 格式清单 | 工程应用场景与上下游衔接 |
|---|---|---|
| 输入数据源 | 钻孔坐标与高程、钻孔地层分层表、项目范围边界(KML/SHP/CAD)、标准地层层序表、优勘数字地勘平台直连数据 | 无缝承接优勘数字地勘平台与理正勘察数据库成果,把二维钻孔记录快速转化为三维地质体 |
| 核心建模与分析能力 | 钻孔分层驱动自动构建三维地质体、多插值算法、竖向夸张与分层透明度控制、折线/钻孔连线二维地质剖面、三维任意截面实时剖切、隧道穿越与基坑挖填方分析 | 服务于工程勘察成果三维复核、岩土选线比选、桥涵/桩基/隧道地质风险交底 |
| V1.4 调度架构 | 项目化建模输入管理、持久化任务队列(独立 Worker 异步执行 LFM 与大型 UDBX 建模任务)、支持任务暂停/恢复/取消与输入快照追溯 | 解决大工区、多钻孔条件下三维建模耗时长、状态不可控的痛点 |
| 多格式成果导出 | GLB、FBX、F3GRID、3D Tiles、Cesium、UDBX、二维地质剖面 DXF |
直接对接 AutoCAD(DXF)、FLAC3D 数值模拟(F3GRID)、超图 SuperMap(UDBX)、Cesium 数字孪生底座(3D Tiles/GLB)及主流三维引擎(FBX) |
完全支持。Geo3D V1.4 提供标准化的多格式工程成果出口:面向 WebGIS 与数字孪生平台可导出 3D Tiles、Cesium 与 GLB;面向 SuperMap GIS 平台可导出原生 UDBX;面向岩土力学数值模拟可导出 F3GRID 网格格式;面向通用三维软件可导出 FBX;二维地质剖面则可直接导出为 DXF 图纸(也可通过 UDE 数据引擎 进一步处理为 DWG)。
不需要。Geo3D 采用云端 Worker 队列计算 + 浏览器 WebGL 三维渲染架构,用户只需通过浏览器访问 Geo3D 在线平台(或企业内网私有化部署地址),即可在普通办公电脑上提交建模任务、交互式调整剖面并下载多格式三维成果。
