CESAR-LCPC土木工程有限元分析软件

一、软件简介

CESAR是由IFSTAR研究所(前身为LCPC-中央桥梁和道路工程实验室)设计和验证的结构分析有限元软件。自1983年以来,CESAR不断发展,以满足土木工程标准,致力于地下工程、土木工程、土壤力学、水文地质和环境挑战。

自2003年以来,itech加入了该软件的开发团队,并带来了设计功能强大且可访问的用户界面方面的专业知识。因此,IFSTTAR和itech之间的密切合作使CESAR成为一款功能强大的专业2D和3D软件。

4大研究挑战:

  1. 交通运输

      挑战1:创造可持续的交通和运输模式

    b.基础设施

       挑战2:配套基础设施

   c.灾害和环境

      挑战3:控制自然灾害和环境影响

   d.空间规划

      挑战4:规划未来的城市和区域



       二、软件特征

CESA-LCPC分析范围:线性和非线性力学,瞬态和稳态水文地质,固结分析,仿真分析(模态,光谱和时间分析),混凝土早期强度分析,砌体分析,完全耦合的热孔分析,



模型维度和尺寸的选择

      —几何细节

      —结果展示







            、基础功能


基础功能——现代化交互界面


简明工具栏——带有辅助信息


多样的分析结果表征设置


多种荷载类型

      —节点力

      —压力(均布和非均布)

      —开挖应力

      —重力(以及各方向的加速度)

      —静水压力

      —水位变化

      —长期作用(简化、作用于线弹性参数)

      —温度梯度引起的应力场

地应力

     —仅考虑水平地层

      —按照梯度分布在各层

      —规定每一层的K0

自重应力

      —静水压力

      —水位变化

      —长期作用(简化、作用于线弹性参数)

      —温度梯度引起的应力场

弹性准则:

均质各向同性线弹性,均质各向异性线弹性,各向同性线弹性(E和v随深度线性变化),各向同性线弹性(E=f(Z)),非线弹性的高速钢(HSM?),非线弹性的剑桥模型,非线弹性Duncan模型,非线弹性的Fahey-Carter模型等等。

塑性准则:

Mohr-Coulomb(c,φ=f(Z)),硬化土模型,修正剑桥模型,Drucker-Prager模型,Prevost-Hoeg模型,Hoek-Brown模型(1997)Tresca,Oriented criterion,HISS(Shao and Desai),S-Clay 1等等。

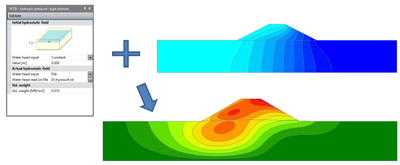

案例:堤坝工程



案例:砾石盲沟对边坡排水的影响



      四 、高级功能



      CESAR高级功能——本构关系

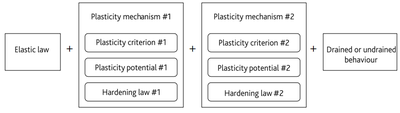

本构关系定义

     —多种机理相结合

     —多种解决方案

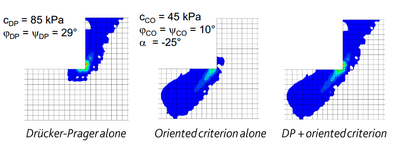

案例#1:简单无支护开挖

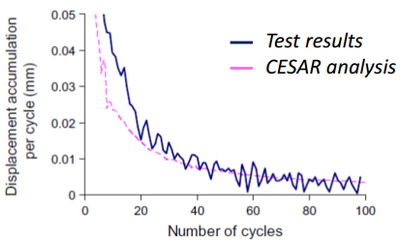

案例#2:单桩动态加载

      —Drucker-Prager 和非线性动态硬化



高级功能——土体加固

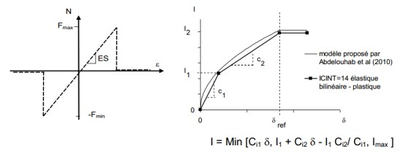

一维杆单元(2D 和3D)

       —非线性变形特征+脆性破坏

       —考虑摩擦力(共同变形)

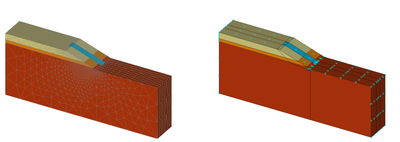

均一化地加固(2D和3D)

       —均质化:土壤基质和加固一体化

       —优势

                 1.没有离散的杆和梁单元

                 2.更少的节点

                 3.参数化研究更方便


案例#1:隧道锚固



       高级功能——砌体建模

管廊


高级功能-自定义脚本

CESAR具有开放性的可编辑功能和对模型完全自主处理权限

        —编辑数据文件

        —Python 脚本


高级功能——工况管理

用户可以管理计算的顺序

      —用户可以自由在现顺序上插入新的分析工况


高级功能——运算管理

用户可以管理计算的顺序

      —通过编辑好的初始化和存储域来指定计算顺序



实例——2D 开挖

基础+银行停车场



实例——3D挡土结构

MSE 路堤


实例——3D基础

奥登塔:摩纳哥最高的塔

      —地基基础的三维建模和分析


实例——2D盾构隧道

沃森项目,Miami port ,Bouygues TP


—12个阶段的计算


实例——隧道(新奥法)

地下部分,巴黎快线,法国



完善的3D隧道分析设置向导

C-Newtun

     —全自动的3D隧道模拟过程(从模型几何创建到网格划分,从计算到结果分析)

      —任意假设验证

                1.通常的理论

                2.土体加固(前部锚杆支护、伞状穹顶)

      —优势

                1.编辑和运算所需的时间减少

                2.参数化研究功能加强





中文资料-持续更新中……
2D教程
2D教程1 锚杆地连墙.pdf
2.43MB下载
2D教程2 路堤固结.pdf
1.58MB下载
2D教程3 挡土墙施工.pdf
1.51MB下载
2D教程4 锚杆隧道施工.pdf
1.6MB下载
2D教程5 浅基础承载力.pdf
1.12MB下载
2D教程6 边坡稳定性分析.pdf
822.64KB下载
3D教程
3D教程1 路堤上开挖.pdf
1.05MB下载
3D教程2 桩基荷载分析.pdf
1.18MB下载
3D教程3 隧道交叉段.pdf
1.22MB下载
3D教程4 锚杆隧道.pdf
2.09MB下载
3D教程5 邻近边坡的浅基础.pdf
1.08MB下载
3D教程6 边坡排水.pdf
1.02MB下载
英文原版资料
2D教程
3D教程
CESAR-TUT-3g-01-v2021-0-1-EN.pdf
1.07MB下载
CESAR-TUT-3g-02-v2021-0-1-EN.pdf
962.63KB下载
CESAR-TUT-3g-03-v2021-0-1-EN.pdf
1.25MB下载
CESAR-TUT-3g-04-v2021-0-1-EN.pdf
2.32MB下载
CESAR-TUT-3g-05-v2021-0-1-EN.pdf
1.13MB下载
CESAR-TUT-3g-06-v2021-0-1-EN.pdf
991.18KB下载
使用手册、材料手册、算法手册
CESAR-MU-2D-v2021-0-1-EN.pdf
6.29MB下载
CESAR-MU-3D-v2021-0-1-EN.pdf
7.19MB下载
CESAR-MU-MM-v31-EN.pdf
2.02MB下载
CESAR-MU-Reference-v6-2-5-EN.pdf
1.87MB下载
