工厂BIM
简介 : 工厂BIM全生命周期解决方案
详情

工厂BIM解决方案







工艺设计产品系列

OpenPlant 系列产品工具PID, Modeler ,Isometric Manager , Orthographics Manager, Support Engineering

一、智能工厂设计与自动化的可交付成果。

工艺流程设计可以快速创建智能工厂设计使用管道与阀门和仪表图元及接线,和设备验证项目管道规格。三维工厂模型建立基于元件库和等级库,能自动生成施工交付文件如管道轴测图,平立剖图和支吊架详图。通过统一管理和优化对最终交付图纸达到最小化的手动修改。

二、灵活性,多专业设计。

OpenPlant 允许你利用一组通用的软件在三维建模,生成工艺管道和仪表原理图,创建厂区平立剖图和管道轴测图,同样还有支吊架详图设计和装配。你可以使用设计工具在一个独立的环境中运行或是部署在在全球各地办公,这样你就可以在你需要的时候随时访问到它们。增加项目团队合作的环境,允许团队在线或离线的不同形式一起工作。

三、数据的一致性和精确性。

OpenPlant 方便维护最终的P&ID 和3D 模型在施工安装,运维阶段的实时更新。提供丰富的工程数据在整个项目生命周期中包含组件标记信息的智能轴测图,包括元件的标签信息、位号,制造项目代码,和材料等。

四、与其他软件的互操作性。

与其他产品的互操作性上包括Bentley 的结构产品ProStructure 和电气产品BRCM,以及通过ProjectWise 允许在多专业在工厂中更多有效地进行协同设计。利用OpenPlant 的灵活的软件环境部署,通过软件使用ISO 15926 和i-models 开放数据模型也可以实现与第三方软件数据模型的互通。

五、项目有效的管理能力。

通过访问控制管理、状态跟踪、有效的数据交换来驱动项目团队的高效性。严格控制所有可交付工作内容,不管是通过文件还是组件管理整个项目工作。其可见性还可以在整个工厂设计中通过创建项目范围的报告迅速生成。


电仪专业桥架设计工具

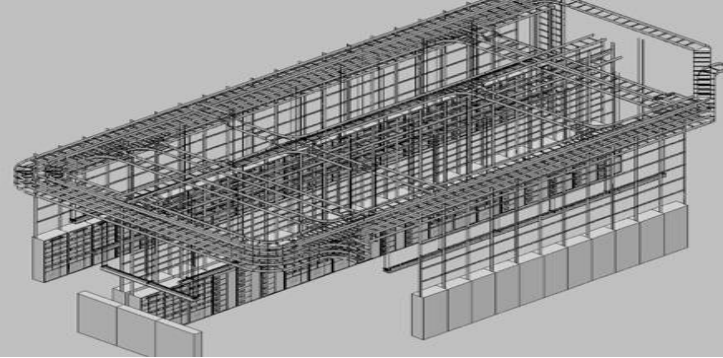

Bentley Raceway and Cable Managerment(BRCM):BRCM 可同时设计桥架和电缆系统。BRCM 是第一个也是唯一一个集成布置,走线,材料统计的系统,可节省时间和降低成本。可利用概念设计和详细设计的自动设计流程快速跟踪下一个项目。通过使用智能三维模型来减少碰撞,确保间距,并且得到准确的偏移来防止工程建设延期。

满足通信,控制,电力电缆敷设的需求

BRCM 的概念设计模块支持项目计划阶段材料和空间预估

BRCM 的详细设计模块可精确布置 3d 桥架、埋管、电缆沟

自动电缆敷设模块可准确计算电缆长度,重量以及容积率

自动计算,并且通过三维模型可准确剖切二维图纸,可减少错误

跟其他设计模型互相参考可协同设计并减少错误率


1) SubStationChina:变电及发电设计中国工具包

2) 能够绘制供电简图,进行短路电流计算

3) 快速创建主接线原理接线图

4) 创建3D 变电站设备布置图

5) 使用3D 导线设计模块进行导线设计

6) 使用导线拉力计算模块进行导线及架构受力分析,生成导线安装报表,指导施工

7) 使用过电压保护模块完成防雷和接地设计部分

8) 在三维信息模型的基础上,通过切图操作获得各种平断面图

9) 使用二次保护设计模块进行发变电组保护设计

10) 使用厂用设计模块完成厂用一次设计

11) 使用厂用二次设计模块完成厂用二次设计

12) 生成各种工程报表


建筑专业设计工具

OpenBuildings Designer(OBD)

一、提高协作能力

OpenBuildings 建筑设计是一个多专业组合的专业协同设计软件,这其中包含了建筑设计结构、建筑暖通、建筑电气等模块在设计流程和实践中,

这使得构建团队改善和促进合作的方式通过在一个统一的设计环境共享的一组工具和工作流,使解决问题更加容易

二、在转移信息和修订过程中减少浪费的时间

由于OBD 的互操作性和可伸缩性,可以集成内容的大小,类型,或格式。用更少的时间花在修订和转移信息上和用更多的时间花在设计上,它不仅能够支持小型项目,也能够运行大型项目,所以你可以将你的模型用在你需要的场合上。

三、通知设计与决策

自动生成信息丰富的可交付的成果,从中反映了建筑师最新的设计信息,你可以清楚地沟通设计意图。通过交付标准化的驱动方式,可交付的成果与强大的可视化功能相结合,可以快速识别有效的模型信息而不是工作信息,这样你就可以做出最好的设计决策

四、能够更快的应对客户的需求

OBD 提供强大的设计建模环境,对于复杂的几何建模都能够胜任。此外,OBD 具备异形体快速建模的能力,从方案设计模型到详细设计模型,都可以轻松应对,帮助设计人员应对各种可能遇到的情况。

五、依据建筑性能评估实际能耗

OpenBuildings Designer 可以帮助您评估实际的建筑能耗并据此生成逼真的可视化效果。通过多种建模及场景模拟,探索并确定最明智的设计方案。可以完成日光高度、斜度、照度及阴影的分析,并可以依据碰撞检查功能解决实际的建模冲突问题。

结构专业设计工具

Prostructures(包含 ProConcrete/ProSteel)

Proconcrete:

1) 减少生产时间:灵活和用户友好的三维建模钢筋混凝土结构,开放式的工作环境。准确的项目设计生产减少错误和遗漏,因此减少生产时间。快速,方便和灵活的建模和强大的功能,模型任何钢筋混凝土精度可达到100%的形状参数。当具体改变尺寸,钢筋按要求自动调节。

2) 提高效率:在用户预定义的三步过程中简化绘图标准.利用 MicroStation 技术“动态查看”, 你的团队可以很容易为计划、章节、细节和立面生成 2D 绘图输出。你可以清楚地传达设计意图, 提高效率,并通过这个简单的完成“错误最小化“的工作。

3) 提高准确性:报告,进度,工程量是基于模板,很容易定制公司或项目标准。减少因数量不准确而造成的风险

4) 材料表直接链接到三维模型,因此材料清单是准确且可靠的。

5) 准确的数据共享:与其他专业共享项目信息,并允许在多环境的情况下,最小化后的数据通过结构数据精确共享到整个项目团队。

ProSteel:

1) 减少生产时间:ProSteel 业界领先的钢结构建模能力提供了一个灵活的,开放的、用户友好的三维建模环境。它还包括参数化建模能力,以产生准确的项目设计顺序减少错误和遗漏,从而减少生产时间。快速、方便、灵活和强大的建模功能标,准钢目录提供方便用户定制,参数化建立常见的物体如钢楼梯、栏杆和梯子

2) 提高效率:基于3D 模型,可以自动创建精确的 2D 文件,如输出图纸和材料清单,使您和您的团队提高效率。每一个梁和列的个人图纸输出和包括从所有方面(顶部,侧面)直接连接到3D 模型的意见。

3) 提供最佳方案选项:几乎所有的东西都可以定制形状、材料的描述,包括对信息元素输出多种样式的材料清单(BOM)和数据库。这使得 ProSteel 非常灵活开放的能力以满足产品个人的要求。此外,在详细设计阶段之前,工程师可以调查多种方案,并提出最经济的选择给客户。

4) 降低风险:对于文档和构件通过动态版本更新和状态管理提升质量控制,并自动更新属性状态到整体项目文档和管控版本,能在设计决策阶段降低并规避风险。

5) 项目组间数据的准确共享:通过三维结构模型能够与结构分析模型和设计应用软件的交互,从Bentley 的 RAM 和 STAAD 导入到 Revit 和 Tekla。ProSteel 可以生成发布到数控机床的文件, 制造业使用这种工艺通过使用计算机来控制机床,用于制造加工。此外,你可以用 iModel,OBD, 和 IFC 格式,SketchUp 文件,DWG 文件来进行数据交互。


总图/场地专业设计工具

OpenRoad Designer:

1) 融合地质数据,利用测绘数据,实景模型和其他的地形数据,创建和分析地形模型。丰富的模板库,创建场地模型,优化开挖设计,灵活的道路模型设计,创建地下管网模型。

2) 利用测绘数据、实景模型和其它的地形数据,可与所有主流品牌的数据采集设备进行数据交换,几乎可以处理所有的数据源:如原始数据、ASCII 测站/偏距/高差、ASCII XYZ。可以处理不同来源的勘测数据,降低昂贵的、多余的数据转换。支持照片、点云生成的实景模型。

3) 创建和分析地形模型。勘测数据、ASCII 文件、MicroStation 2D/3D 图形和数字标高图均可用作数据来源创建三角网。大量的分析工具,其中包括坡度、标高等分析工具。

4) 创建场地模型。允许对不同的设计方案进行快速的浏览,并能通过功能强大的场地模型工具对设计进行可视化的编辑。Site 模块最大的优势在于它能够很容易的建立和修改设计。拖放式的编辑功能,可大幅的提高工作效率。

优化开挖设计。功能强大的可视化工具,能够迅速展现设计成果。可用于工程项目的快速评估,从而选取最优的设计方案。


结构分析专业工具

STAAD.Pro:一个全面集成的有限元分析和设计解决方案,包括良好的用户界面、可视化工具和国际设计规范。用于分析受静力载荷、动力响应、土壤结构相互作用或风力、地震及移动载荷影响的几乎所有结构类型,目前在全球近百个国家中已超过160,000 家用户。

STAAD.Pro 具有一系列高级分析功能,包括线性静力分析、反应谱分析、时程分析、缆索分析、推覆分析和非线性分析,为您的工程团队提供了一个可扩展解决方案,随时满足项目的各项需求。

无论设计结构时采用何种材料以及何种规范,STAAD.Pro 都可以帮助您轻松满足设计需求,这包括美国、欧洲(包括欧洲规范)、北欧、印度和亚洲的规范,甚至还可以满足 AASHTO、ASCE52、IBC 和美国铝材规范等特殊规范。目前的 STAAD.Pro 中文版本已经支持中国的钢结构规范(GB50017),荷载规范(GB50009)以及抗震规范(GB50011)。

STAAD.Pro 是获得 ISO9001 认证的软件,并且完全达到了核工业严格制定的软件验证标准(l 10CFR Part 50、10CFR 21 及 ASME NQA-1-2000)。



管道应力分析工具

AutoPIPE:一套全Windows 界面的管道分析软件,其主要是计算当一管道系统受到静荷载及动荷载时,系统所承受的容许应力、力和力矩、及位移量。AutoPIPE   可以分析各种复杂管道系统:如地下埋管分析,波浪荷载,水锤效应,FRP/GRP 管道以及管道于钢结构之间的协同分析。AutoPIPE 同时具备面向对象的图形技术和动态表单的输入及输出,并且有机的结合。此外高阶的分析能力是其他软件无法比拟的.

1. 独一无二的直觉式使用界面

直觉式的使用界面在管道系统的建立及修改方面可以节省许多的时间。在图形上点取一点,你就可以随时插入、修改或者删除一个管件,支撑或一个载荷。对模型的任何一步操作后,应力分析模型都会实时的更行。

除了标准的图形输入界面外。AutoPIPE 也提供Grid 表单式的输入。两种输入方式可以同时作用,及时更新。在表单里,各种管件和荷载可分别归类于不同的表格并可以依大小(如管径或长度)来排序,这样你就可以快速检验输入的数据是否正确。此外AutoPIPE 具备99 次撤消/恢复功能,可以实时恢复先前的错误操作。

2. 高阶分析功能

AutoPIPE 提供独特的功能,包括地下管道、海上FPSO 平台、海底管道分析以及动态荷载、非线性约束等,此外AutoPIPE 也具备局部应力计算、时程分析、流体瞬间变化及安全阀计算、管架缝隙及摩擦力计算、夹套管计算及提供25 种管道规范。

3. 图形化显示分析结果

结果分析后,你可以点去图形上的任一物件来读取它的应力、变形、力和力矩。此外AutoPIPE 会以颜色来表示管道的应力分布,让你很快的知道超出容许应力的部分,以节省读取大量报表的时间。AutoPIPE 提供超过 500 种的荷载组合,你可以过滤、排序及显示最大的结果值并以表单的方式显示于屏幕之上。



实景建模

ContextCapture:使用ContextCapture,您可以快速为各种类型的基础设施项目生成最具挑战性的反应现实环境的三维模型。而这一切,都源自您拍摄的普通照片。不需要昂贵的专业化设备, 您就能快速创建细节丰富的三维实景模型,并使用这些模型在项目的整个生命周期内为设计、施工和运营决策提供精确的现实环境背景。

您不必在专业采集设备和相关培训方面投入很多时间和成本,就能经济实惠地开发精确的实景网格。您可以使用普通相机拍摄的超过100 亿像素的照片轻松生成三维模型,获得精细的细节、锐利的边缘和几何精度。

集成地理参考数据

执行自动空中三角测量/重建

采用可扩展的计算能力

生成二维和三维GIS 模型

整合位置数据

测量和分析模型数据

发布和查看支持Web 功能的模型


可视化渲染软件

LumenRT:拥有Bentley LumenRT,您无需成为计算机图形专家,便可将数字化栩栩如生的特性与基础设施模拟设计整合,为项目利益相关方创造震撼的视觉效果。这一革命性的实时可视化工具不但可供AECO 行业的专业人士轻松使用,还能制作极其精美并易于理解的可视化文件。使用Bentley LumenRT 您可以:

1) 运用包括各式车辆在内的运动元素以及使用各类车辆、移动的人、随风而动的植物、在某个季节微风吹拂下摇曳的树木、云卷云舒、潺潺流水以及更多元素模拟工业实况,让基础设施模型更有生气,

2) 轻松生成能吸引注意力、电影级别的图片和视频,

3) 使用Bentley LumenRT LiveCubes 与所有利益相关方共享交互式、呈现三维虚拟实境的演示,

4) 在MicroStation 中直接创建 Bentley LumenRT 场景, 包含 V8i SELECTseries 和CONNECT Edition, Autodesk Revit, Esri CityEngine, Graphisoft ArchiCAD, Trimble Sketchup 以及从更多领先的三维交换格式中引入元素


施工可视化

4D Synchro:提供具有高度数据互用性的数字技术,推动建筑行业从传统的二维规划和独立的工作流演变为高度协作和高效的四维可视化规划和VDC 项目管理流程。SYNCHRO 专门提供单个技术解决方案来创建您的方法,并精确可视化、分析、编辑和跟踪您的整个项目,包括项目进度和临时任务。该可视化和数据丰富的环境有助于所有团队成员参与到清晰可见的流程中,以从招标、施工、调试直至移交优化各个类型的施工项目,因此就可以持续改进、消除浪费和增加价值。

SYNCHRO PRO 通过单一的可视化四维界面,为团队提供创建、分析、编辑、报告和管理项目的媒介。

SYNCHRO Workgroup Project 是一个数据库服务器,旨在协调对团队环境中

SYNCHRO 项目数据的访问

SYNCHRO SITE 可在iPad 上(目前在 Hololens 上)为团队提供四维进度报告和资源状态。将更新连接到 PRO 中的计划。

SYNCHRO Scheduler 可提交申请免费使用。使用传统的CPM 方法进行规划和安排。无三维/四维。

SYNCHRO Open Viewer 可提交申请免费使用。以四维方式实现可视化,并与整个项目团队进行协作。


协同平台

ProjectWise:Bentley 公司提出工程生命周期管理的概念,ProjectWise CONNECT Edition 正是基于此概念而产生,它把项目周期中各个参与方集成在一个统一的工作平台上,改变了传统的分散的交流模式,实现信息的集中存储与访问,从而缩短项目的周期时间,增强了信息的准确性和及时性,提高了各参与方协同工作的效率。

ProjectWise CONNECT Edition 工程内容管理及协同工作平台技术


服务合同,通过此平台可以希望达到的目标可以概括为:

在分散的团队间搭建连接人员与信息的桥梁

全球化已经改变了我们的工作方式,让我们有机会与全球各地的人们展开项目协作。ProjectWise Design Integration 软件能够帮助您在地理上分散的团队间搭建连接人员与信息的桥梁,以便管理、查找和共享 CAD 和地理空间内容、项目数据以及业务文档。

使用ProjectWise Design Integration,您可以确保紧密集成的多专业工作流程管理,从而加快项目文档的共享和重复使用,并可利用可追踪功能支持闭环流程,以缩短工期和推进项目。

与多专业团队开展协作

通过在分散的团队间实现全球工作共享,简化您的设计工作流。打破地理和技术上的界限,确保每个人都能查找、共享和重用项目信息、工程数据和通信内容,积极参与团队协作。

1) 在不同的组织间安全地共享文件

2) 定义可以查看和编辑项目内容的用户

3) 使用Microsoft Active Directory 管理用户身份验证

4) 控制组、用户和文档层级访问

5) 在ProjectWise 管理的 PDF 内启用数字签名


提升项目效率和项目交付质量

避免数据丢失、版本控制问题以及电子邮件、FTP 和其他非受管通信的延迟。利用优化的可靠性和可追踪功能,创建并管理进行中的工程 项目。借助项目信息管理功能,您可以降低未经授权访问的风险,并消除冗余数据。

集成CAD 设计应用程序

提供多种格式的文档

为文档和工程内容创建索引

使用强大的搜索功能查找文档和内容

创建并管理文件版本

追踪文档在整个生命周期内的所有变更

管理所有参考文件和关系

从ProjectWise Explorer 当中即可查询到与当前所选 DGN/DWG 文件存在参考关系的所有关联文档

查找参考了任意给定工程图文件的所有文件

在检出主CAD 文件时自动访问所有连接的参考文件



联系方式
>武汉团队:武汉市武珞路717号兆富国际大厦
>上海团队:上海市浦东新区张江集电港B楼
>团队:南京市雨花台区西春路1号创智大厦 >电话:027-59764518 >咨询:17802716540
>邮箱:utum@utum.cn
