MIDAS GTS NX岩土通用有限元分析软件

MIDAS GTS NX(New eXperience of Geo-Technical analysis System)是一款针对岩土领域研发的通用有限元分析软件,支持静力分析、动力分析、渗流分析、应力-渗流耦合分析、固结分析、施工阶段分析、边坡稳定分析等多种分析类型,适用于地铁、隧道、边坡、基坑、桩基、水工、矿山等各种实际工程的准确建模与分析,并提供了多种专业化建模助手和数据库。

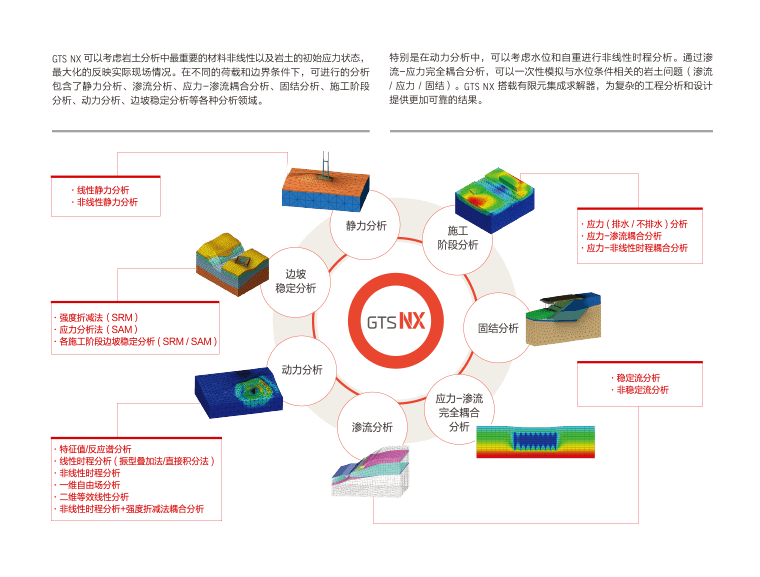

分析方法:岩土分析新体验

用户界面:以用户为中心,提供直观的界面

网格生成:高效的方法及多样化的编辑、修改

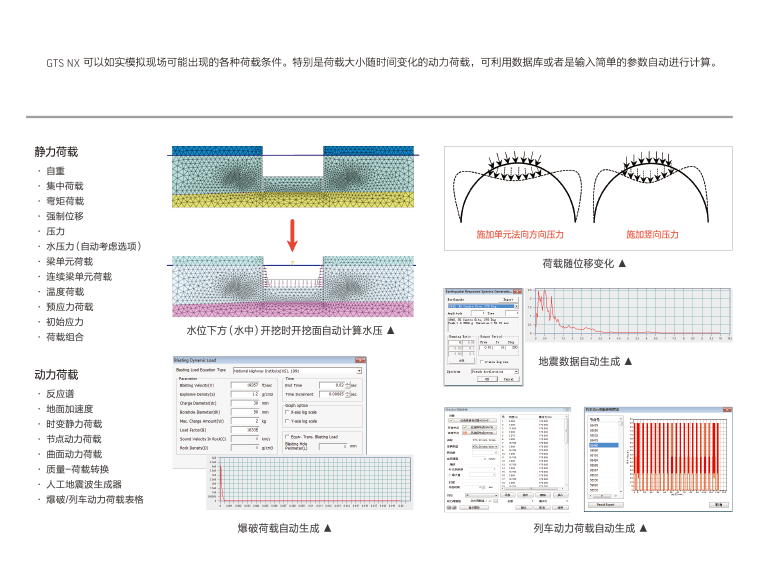

荷载条件:反映实际条件的荷载生成和施加

边界条件:真实的边界条件

建模助手:多种高效的建模助手

分析速度:高性能的64位并行计算求解器

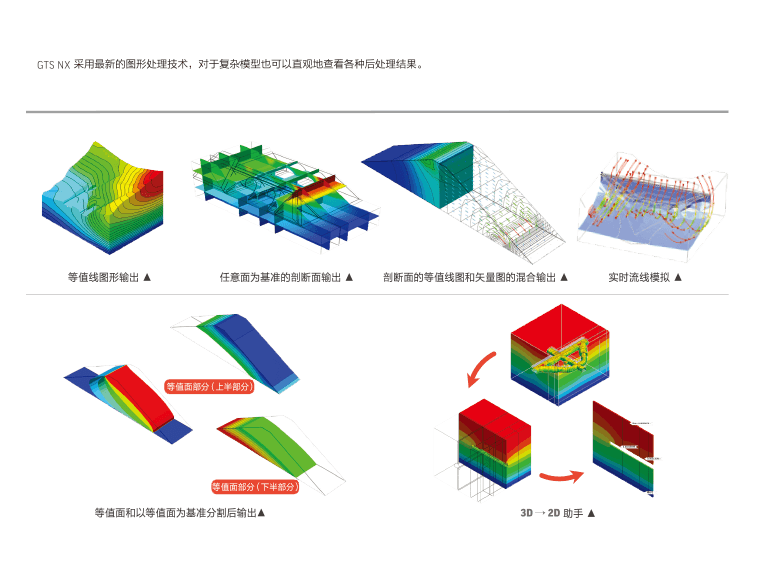

后处理:搭载最新图形引擎,输出多种结果


地铁与隧道:应用领域-地铁与隧道

基坑:应用领域-基坑


midas GTX NX一览

GTS NX 2021(三维岩土有限元分析)功能表


模块
功能
标准版

1)丰富的岩土体本构模型





- 弹性本构:线弹性、横向各向弹性、邓肯-张(E-B、E-V)、Jardine、日本电力中央研究所(D-min)等模型;





- 弹塑性本构:特雷斯卡、范梅赛斯、莫尔-库伦、修正莫尔-库伦、硬化土、硬化土(小效应刚度)、德鲁克-普拉格、霍克-布朗、广义霍克布朗、节理岩体、修正剑桥-粘土、应变软化、关口-太田(非粘性)、关口-太田(粘性)、PM4Sand、2D正交各向异性、兰贝格-奥斯古德、哈丁-唐尼维奇、软土、软土徐变、强化模型(CWFS)、广义S-CLAY1S模型;

2)多样的单元库





- 岩土单元:平面应变、轴对称、实体等单元;





- 结构单元:桁架、植入式桁架、梁、植入式梁单元、平面应变、平面应力、板、土工格栅等单元;





- 特殊单元:仅显示、焊接接触、界面、桩、桩端、测量板、虚拟梁、曲面弹簧、弹性连接、刚性连接、内插、质量、非弹性铰、自由场、复杂截面特性、无限元、防渗墙(止水帷幕)等单元;





- 钢混截面库:可直接在1D梁单元上选择型钢与混凝土的组合截面,如SMW工法桩等

3)方便快捷的几何建模及数据接口





- 与CAD软件无缝衔接,包括DWG、DXF等格式;





- 支持与MIDAS其他产品(Gen、Civil、Soilworks、XD)数据交换、岩土材料参数数据库;





- 与LIRA-SAPR/SCAD的几何数据接口;





- 几何建模:包括顶点、曲线、曲面、实体、布尔运算、几何修补及简化等;





- 支持GTS模型导出至MIDASGen/Civil

4)灵活高效的网格划分





- 网格划分方式:包括自动网格、映射网格、混合网格等;





- 高级网格功能:包括拓展、旋转、扫描、填充、投影、偏移、镜像等;





- 检查单元网格质量与拓扑、体数据输出;





- 支持任意网格组截面切割功能

5)全面的荷载与边界条件





- 荷载条件:自重、压力、强制位移、自动生成水压力、温度、预应力、初始应力、荷载表格输入/输出、自重空间函数、自动荷载步、固定应变等荷载;





- 边界条件:释放梁/板端部约束、自动生成静力/动力分析边界条件、从结果创建函数及边界等边界;

6)方便高效的建模助手





- 锚杆建模助手、界面助手等建模助手;

7)全面的分析功能





- 线性、非线性静力分析;





- 预估激活单元的初始应力状态;





- 判断激活节点的初始位置;





- 初始阶段应力分析;

8)高效美观的后处理效果





- 云图、表格、结果组合、图片保存、线上图、动画、结果标注、3D-PDF、多步骤图(各施工阶段内力结果曲线图)、任意界面或区域流量计算、板或实体单元内力输出,3D-2D结果输出、设定动力分析测点,输出相对结果等;

基本模块

1)混凝土徐变、土体蠕变分析

2)几何非线性选项





- 在应力分析、完全耦合分析、固结分析、边坡稳定分析、矿山采空区等工程考虑大变形效应;

3)施工阶段分析





- 支持定义多个施工阶段,并提供施工阶段建模助手功能,实现快速建模及便捷的方案对比计算;

4)提供用户自定义本构

专业模块

1)复杂地形生成





- 通过地形数据生成器、层面助手导入钻孔数据建立地表或地层面,快速建立复杂地形地貌;

2)边坡稳定性分析





- 适用于考虑天然状态下以及降雨情况下的边坡稳定分析,可模拟不同支护方案的加固效果;





- 提供强度折减法和应力分析法;

3)渗流分析





- 适用于二维、三维的稳定及非稳定渗流分析,并可进行应力-渗流耦合分析;





- 拥有非饱和土函数库及预测非饱和特性函数曲线功能;

4)固结分析





- 模拟软土地基在荷载作用下超孔隙水压消散过程,可进行排水及非排水固结分析;

5)64位求解器及GPU并行计算内核





- 采用64位求解器及GPU并行计算内核,极大减少模型计算时间,提高分析效率;

6)隧道建模助手





- 隧道建模助手:快速建立隧道或地铁区间全断面法、环形法、台阶法、CD法计算模型;





- 锚杆建模助手:快速实现锚杆、锚索建模,可区分锚固段和自由段,可单独定义预应力;





- 界面建模助手:快速定义线、面、体等不同接触行为,自动生成界面参数及刚性连接;

7)衬砌设计





- 内嵌公路隧道及铁路隧道规范,可进行支护结构配筋验算,并生成计算书;

8)几何数据接口





- 多样的软件接口包括CATIA V4、CATIA V5、Pro/E、Inventor、STEP、IGES、ACIS、Unigraphics、Bentley、Revit、SolidWorks、Parasolid等;

9)土工试验





- 可将土体参数转换成选定本构模型的材料参数,可模拟常规试验,如快剪试验、三轴试验及固结仪试验等

高端模块

1)动力分析





- 模拟岩土与结构在动荷载作用下的响应,如上部结构与下部地基的协同抗震分析、边坡抗震分析等。提供一维自由场分析、二维等效线性分析、特征值分析、反应谱分析、多阶段线性/非线性时程分析、非线性时程分析与强度折减法耦合分析等;

2)动力荷载生成器





- 可根据经验公式,自动生成人工地震波荷载、爆破荷载、列车移动荷载;

3)液化本构模型-修正UBCSAND本构模型,PM4Sand本构模型





- 基于有效应力模型模拟地震荷载作用下砂土液化现象,实现二维、三维应力状态液化模拟;





- 基于Mohr-Coulomb模型的修正UBCSAND本构模型隐式计算;





- PM4Sand本构模型的显式计算;

4)热分析





- 可用于模拟由于环境变化或由于建筑设施(如建筑物或管道)的施工而引起的地面温度变化,可进行热传递、热应力、渗流-热应力分析;
