MIDAS CIVIL桥梁通用结构分析及设计
简介 : MIDAS CIVIL集成了静力分析、动力分析、几何非线性分析、屈曲分析、移动荷载分析、悬索桥分析等分析设计功能
详情
教程


MIDAS CIVIL桥梁通用结构分析及设计系统


MIDAS CIVIL是桥梁领域通用结构分析及设计系统,它具有直观的操作界面,并且采用了尖端的计算机显示技术。MIDAS CIVIL集成了静力分析、动力分析、几何非线性分析、屈曲分析、移动荷载分析、悬索桥分析等分析设计功能。

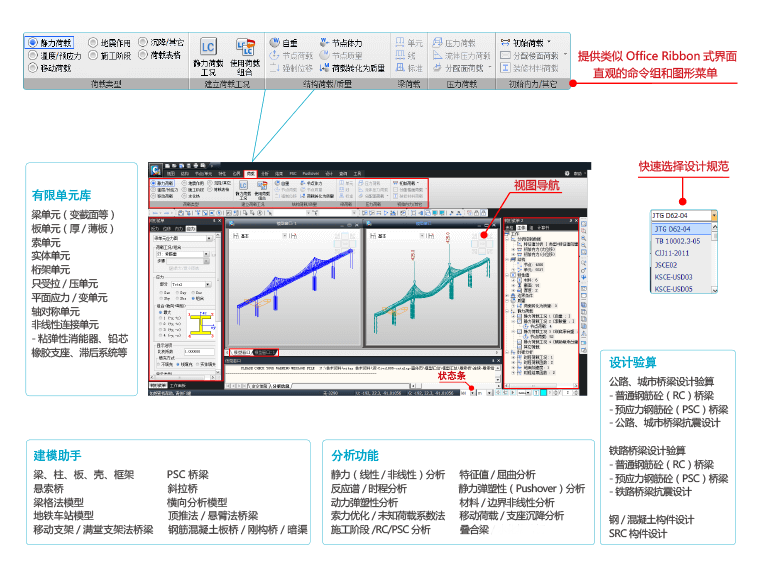

界面:全新丽板式操作界面

模块:新增7自由度梁单元 -> 轨道分析建模助手 -> 施工线形控制

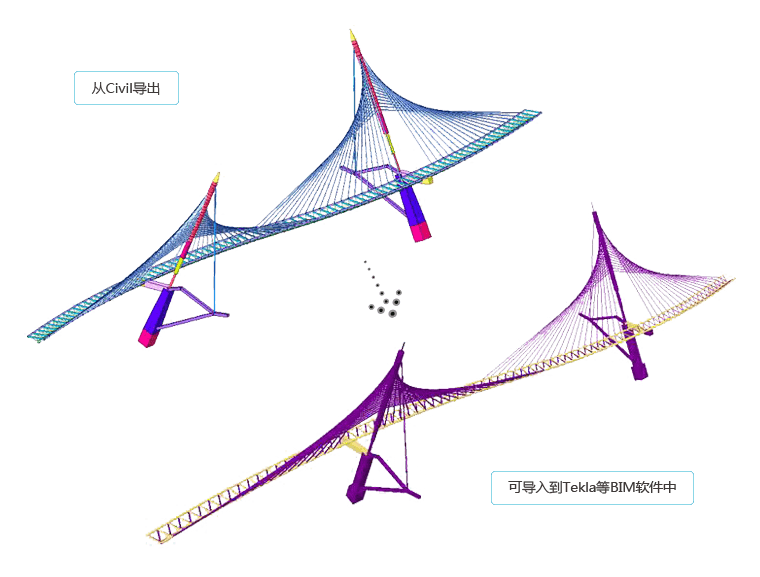

前处理-导入:可导出BIM软件标准数据文件(*.ifc)

特征:弹塑性材料中增加Mander本构模型

前处理-边界:弯矩-曲率关系曲线计算功能

前处理-荷载:新增《公路工程技术标准2014》(JTG B01-2014)移动荷载

分析-悬索桥:悬索桥精确平衡分析

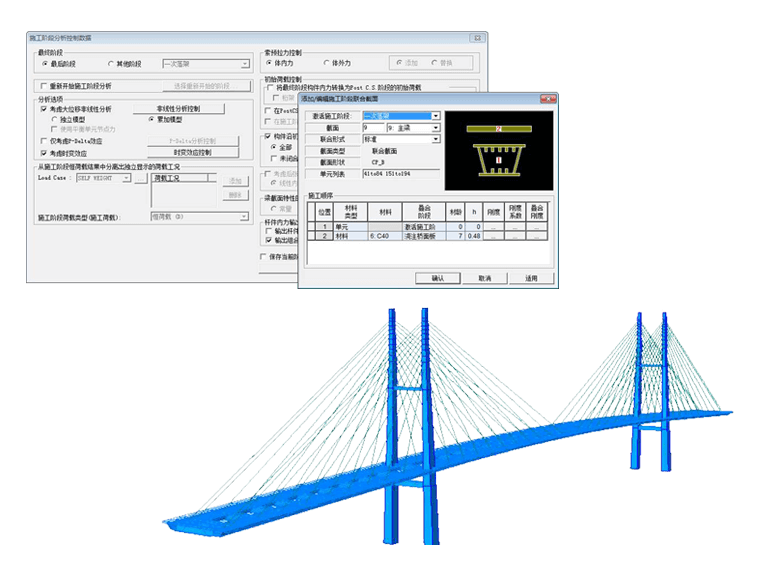

分析-大位移:施工阶段联合截面支持大位移分析


后处理-板单元合力:梁+板单元/梁+板单元+实体单元的局部方向内力的合力功能

后处理-构建内力:按构件输出内力结果功能

后处理-屈曲模态:根据屈曲分析模态形状,自动生成几何缺陷模型

设计:增加以可靠度理论为基础的最新海外设计规范

MIDAS CIVIL一览

MIDAS CIVIL功能结构表


分析平台(Civil Analysis)功能表


A0
分析基本版

有限单元库:
空间梁单元/变截面梁单元(可考虑剪切变形)、桁架单元、索单元、只受压单元(包含间隙单元)、只受拉单元(包含钩单元)、板单元、平面应力单元、平面应变单元、轴对称单元、实体单元

荷载:
自重、节点荷载、梁单元荷载(包含梁单元压力荷载)、压力荷载、流体荷载、温度荷载(包含非线性温度梯度)、预应力荷载、移动荷载、强制位移、平面荷载、楼面荷载、地震作用、节点动力荷载、时变静力荷载、波浪荷载、疲劳荷载等

边界:
一般支承、弹簧支承(包含整体式桥梁弹性支承)、弹性连接、刚性连接、释放梁端约束、梁端刚域(用于定义梁端偏心)、释放板端约束、节点局部坐标轴等

静力分析
(线性静力分析、温度应力分析)

动力分析
(特征值分析、反应谱分析、线性时程分析)

P-delta分析
屈曲分析(结构在特定荷载作用下的稳定分析)

移动荷载分析
(影响线分析、影响面分析)、支座沉降分析

施工阶段分析
(包括叠合梁桥施工阶段模拟、钢管混凝土桥施工阶段模拟)

预应力混凝土分析
(自动计算各项预应力损失、支持中国规范)

考虑材料时间依存特性的分析
(弹性模量的变化、徐变和收缩)

建模助手
钢筋混凝土板桥、钢筋混凝土刚架桥/暗渠、横向分析模型、地铁站模型、满堂支架法桥梁、悬臂法桥梁、移动支架法桥梁、顶推法桥梁、PSC桥梁

结果查看
(通过图形、表格、动画和文本等方式查看各项分析结果)

板单元自动和映射网格划分功能、选波工具:地震波生成器、波浪荷载自动生成功能

任意截面特性值计算器、钢束形状生成器、截面管理器、文本编辑器、图形编辑器

采用64位多核运算求解器计算内核,极大提高模型分析速度

A1
高端抗震分析

非线性边界分析:
(活动盆式支座、减隔震支座、滞回系统、阻尼器、用户定义)

静力弹塑性分析:
(可考虑施工阶段分析结果、可同时考虑几何非线性)

动力弹塑性分析:
(支持骨架铰和纤维铰、支持屈服强度的自动计算、支持纤维模型)

M-Φ曲线分析:
(自动计算弯矩曲率曲线)

可结合《公路桥梁抗震设计规范》和《城市桥梁抗震设计规范》进行抗震分析

A2
几何非线性分析

斜拉桥快速建模助手、悬索桥快速建模助手

几何非线性分析:
(大位移,大变形分析,正装和倒拆分析)

A3
材料非线性分析

适用于桁架单元、板单元、平面应力单元、平面应变单元、轴对称单元和实体单元:
(支持Tresca, von Mises, Mohr-Coulomb and Drucker-Prager模型;支持各项同 性,随动硬化)

A4
施工线形控制

各施工阶段可得到考虑预拱度的真实变形及内力状态

A5
调索

索力调整、使用优化方法计算未知荷载系数

A6
高级梁格法建模助手

梁格法建模助手:
支持生成新公路桥涵规范提出的实用精细化分析模型,包含hambly梁格、折面梁格和空间网格模型,自动划分梁截面,自动调整截面特性,快速、准确地建立,对变宽桥、斜交桥和曲线桥进行更加精确的模拟分析,支持致密划分和稀疏划分方式,支持生成不对称变宽梁格模型

A7
七自由度梁单元

梁单元增加翘曲自由度,可输出约束扭转和双力矩内力、翘曲正应力、约束扭转剪应力等七自由度结果

A8
轨道分析

用于分析轨道与结构相互作用,包括轨道分析模型建模助手,考虑折线边界分析温度、制动力/启动力、竖向荷载引起的轨梁(路基)间的附加位移/应力




MODS专属模块功能表


M1
混凝土箱梁快速建模助手

只需输入混凝土桥梁的结构化参数,即可一键生成6自由度梁单元、7自由度梁单元、hambly/折面梁格和空间网格四套有限元模型,支持曲线、斜交和变高变宽桥梁

M2
任意截面设计器(GSD)

绘制任意横截面(钢筋混凝土,钢结构,组合结构)、承载能力曲线(轴力-弯矩, 弯矩-弯矩,轴力,弯矩,剪力)、不同轴力作用下的弯矩曲率曲线、荷载组合的应力云图

M3
动态计算书生成器

用于根据分析模型和结果自定义计算书,可将模型或分析结果图形、表格、图表、文本等插入到动态计算书中,当模型数据和分析结果被修改时,计算书中的内容也可一键自动更新

M4
快速建模助手

预制桥梁建模助手、钢混组合桥梁建模助手、钢箱桥梁桥建模助手

备注: MODS和VIP合作用户免费使用本模块。
