EVS(Earth Volumetric Studio)三维地质建模软件


产品介绍

EVS(Earth Volumetric Studio)环境可视化系统是由美国C Tech公司开发的一套适用于地球科学领域的高级可视化分析工具,它可以满足地质学、地球化学、环境学、探矿工程、海洋学以及考古学等多方面的需求。EVS功能非常强大,最为显著的功能包括:高级网格模块、建模工具、输出选项、地质统计分析、动画分析、GIS功能等,用以挖掘更深层次的数据内涵。


产品优势

与ArcGis良好的交互性

用户通过EnterVol就可以在ArcGis中直接导入在EVS上生成的三维地质体,结合ArcGis使用户更清晰的分析处理建立好的三维模型




强大的动画分析及输出功能

EVS支持输出3D渲染位图图形(几乎所有的图像文件格式)、4D交互模型、位图动画(AVIMPEG等)

4DIM中能够全程模拟施工、空气及地下水流动等过程,比3D PDF文件功能更加强大,保证成果演示效果的完美




地质及地球物理建模

通过导入钻孔数据库,EVS提供多种估值法来进行三维建模,如克立金法、自然邻点插值法、距离加权平均法等,最终可以生成既复杂的地质体。

能够进行复杂的地质分析,每种模块对应于某种数据分析,使用快捷方便。




环境建模

可以应用于海洋科学、地表水、地下水及土壤污染分析等方面的研究

迅速找出过去2D技术局限下所掩盖的各类数据趋势



其他领域三维建模

应用于建筑物复原、大坝与水电站建设、填挖方优化、空气流动和流体模型

可以同时显示多个参数,将数据映射到结构、地形和其他地貌上





与BIM的完美整合与兼容

结合gINT的地下数据管理、EVS三维地质建模及GEO5强大的岩土计算能力,解决BIM中遇到的各类难题


产品架构


地球科学

(1)三维地质建模

EVS是地质学家及地球物理学家不可或缺的工具,它让你不再局限于过去2D平面图与之后缺乏精度的推测中,EVS能够以真三维形式,利用多种新方法来解译研究区的钻孔,通过克立金法等插值方法来建立复杂的三维地质模型,所建立的模型可以很清晰地显示出每个地层的岩性等特征。

土质及地层地质建模

复杂地质断层建模

克里金法喀斯特地质建模

(2)地下水与土壤污染

EVS在土壤及地下水污染建模领域有着非常好的表现,利用有限的预算就可以制作出合理的污染分布模型,再结合使用EnterVol,让他人对研究区域的污染情况会有更深入的理解。

复杂场地污染

土壤及地下水污染

(3)空气污染

空气污染建模与气象学研究在3D可视化发展愈发猛烈的今天也显得更加关键,EVS能够满足气象报道及科研工作等多方面的需求,以多种方式来使气象学数据可视化。

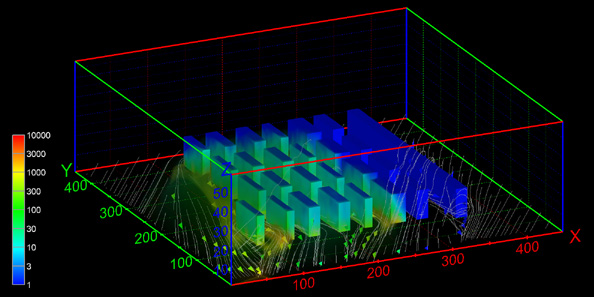

街道峡谷气流和无污染模型

(4)分析性指导场地评估与优化

EVS能够分析性指导场地评估与优化,在EVS中该功能被称为DrillGuide©

DrillGuide©可以利用现有的地下水及土壤污染数据来为您决定额外取样的最佳位置,这是由C-Tech公司专利研发的算法来完成,具有很高的精度。

DrillGuide©已被世界上多个政府机构与商业公司所使用,帮助他们花费最低的成本来迅速提升地区评估的准确度。

有机挥发物建模,灰白色球体即代表了研究区最不稳定的区域

(5)地球物理分析

EVS对于分析处理地球物理学数据也有着很好的应用。高密度电法、磁法工程花费巨大,但测量出的数据过于分散,不便于整体分析,而EVS就可以很好的解决这一问题。

研究区域利用高密度电阻率法所得出结果的三维模型


生命科学

(1)海洋及湖泊科学

传统的三维建模软件在海洋及湖泊科学领域难以将海平面下各层位的实际情况全面展示,而EVS则很好地解决了这一问题,EVS所建立的模型可以显示出温度、深度、盐度分布等数值,为海洋学家提供了便利。

北冰洋楚科奇海的温度分布模型

美国科德角的海水含水层模型


(2)考古学

考古学家所面临的难题在于发现并识别出埋藏于地底的文物,利用EVS结合多方面来源的数据就可以很好地解决这个问题。

意大利弗洛伦萨某洗礼堂的复原模型


自然资源

(1)水资源

长久以来,各类软件对地下水迁移等模型的展示就有所滞后,而EVS能够对水资源、地表水、地下水及溶质迁移等进行专业水平的三维可视化展示。

地下水及溶质运移动态模型也可以由第三方软件导入,如USGS MODFLOWMT3DGMSGroundwater VistasVisual Modflow


砂质通道的云迁移


(2)石油勘探

油气领域所面临的问题在于如何在控制费用的情况下发现更多的可利用资源,我们利用EVS生成三维模型就可以简化这些分析工作,以便我们作出更加优化的判断。

盐丘&岩洞建模


(3)矿产

矿产领域长久以来就与三维技术紧密结合,而EVS提供了全新的方法来满足采矿工业各阶段的不同需求,包括地球物理学、采掘、评估以及采矿作业。

煤矿坑模型

土木工程

(1)填挖方优化

EVS为土木工程及环境整治领域提供了对地质信息容量评估的功能,可以处理填挖方优化、隧道切割等问题并计算得出土方量。。

波兰某商场填挖方优化模型

2)大坝和水力发电

美国地质调查局利用EVS对多地大坝及水力发电站建立了三维模型。

美国老鹰山大坝模型


同类产品对比

目前在全球比较有影响的地质建模软件有4款,Earth Volumetric Studio、GOCAD、CATIA和GeoStation;其中Earth Volumetric Studio最具代表性,其影响力最深远,其国内解决方案平台搭建及售后服务也更为成熟完善,目前Earth Volumetric Studio可以创建平滑的岩性模型,这是全世界独一无二的。所以,在软件选择中往往选择性价比最高的一款。

Earth Volumetric Studio在地质建模领域的独特优势

(1)三维层序划分:独创的三维层序划分摆脱了传统的二维层序划分方式,是的层序划分更加直观,以及避免了二维划分可能产生的在三维空间的冲突

(2)支持平滑岩性模型:岩性模型可以通过指数克里金差值技术(GIK)对未进行层序划分的钻孔直接建模,大大减少了人工干预量。目前市面上可以进行岩性建模的软件做出来的模型都是锯齿状的,但是EVS可以创建平滑的岩性模型,这是全世界独一无二的。

(3)真三维地质建模软件:和我们通常认为的实体模型不同,真三维模型在空间中每个节点,每个单元都存储有数据,例如可以将连续数据(层厚、标高、坐标等)存储在节点上,将非连续数据(岩性、地层等)存储在单元中,那么这样的地质模型就真三维地质模型,因为模型中每个位置、每个空间都存储有数据。一旦建立了真三维地质模型,我们就能通过模型中存储的属性来对模型中的数据进行筛选,从而实现模型的后处理,即对模型进行子集化以便了解不同的信息。子集是基于一些标准用来表达只显示一部分信息的过程。例如,可以通过筛选落在某个面上的信息来获得剖面,筛选大于一定层厚的地层来获得尖灭区域等。

(4)支持脚本语言控制:EVS支持编写Python脚本语言,在很多情况下可以以简化我们的建模和模型成果生成工作。

(5)支持物探数据等场数据的建模:除了基于钻孔、剖面等建模方式,EVS还支持基于场的建模方式。

(6)支持多种复杂地质的建模:例如透镜体、断层、岩溶、褶皱、侵入岩等。


Earth Volumetric Studio在BIM领域的独特优势

(1)模型输入数据和输出开放:EVS中输入的数据例如钻孔数据、层面数据、物探数据、点数据、场数据等都可以以纯文本格式存储,同时EVS中的地质模型也可以以纯文本格式存储。基于EVS的数据开放性,我们可以轻易开发和EVS对接输入和输出数据的软件,而数据对接真实BIM流程的核心,这个核心甚至高于三维可视化。

(2)支持多种格式的导入和导出:EVS中可以导入DWG、SHP、GRD、ADF、SID、JCW、JEP、TIF等几十种格式的文件,也支持导出相应的几十种格式的文件。这对于缺少二次开发时的情况,可以很好的实现一定程度上的数据对接,例如我们可以把EVS的模型以DWG格式导入Autodesk和Bentley的平台,以SHP格式导入ArcGIS平台。

(3)支持生成WRL格式的模型:WRL格式是当前3D打印、3D Web的主流格式之一,如果需要将EVS的模型3D打印或发布到web端共多人共享模型,则需要此格式的模型。

相比于GOCAD、CATIA等大型油藏、矿山等专业领域软件来说,Earth Volumetric Studio通用性更强,更适用于工程地质中的分析;且相比于GeoStation高昂的售价且国内暂无相关技术支持和售后培训服务,Earth Volumetric Studio往往是性价比最高的选择。Earth Volumetric Studio在后期技术支持和售后服务上均可做到全流程中文服务,这对于后期教学任务和科研工作的开展,几乎不会存在额外的沟通交流成本支出。

另外,最重要的原因,Earth Volumetric Studio支持多种格式的导入和导出,对于对接目前设计行业中主流的Autodesk、Bentley等其他大平台的多种不同种类的软件数据支持方面是非常方便的,可为后续的科研工作提供更多更好的选择方向。


网页端查看三维模型









EVS入门视频
第一讲 软件简介
第二讲 划分层序
第三讲 地质建模
第四讲 岩性及污染物建模
第五讲 场地评价及钻孔指导
EVS文档教程及安装包
EVS小讲堂.pptx
9.71MB下载
Earth Volumetric Studio Projects 2020.12.exe
755.42MB下载
EVSInstall2020.12.exe
195.31MB下载
EVSHelp2020.12.pdf
12.14MB下载
