EVS三维地质模型对接CATIA效果展示

发表时间:2022-05-09 14:48
EVS软件的三维地质建模功能可大致分为地层建模和岩性建模两种。
地层建模主要是通过三维层序划分:**的三维层序划分摆脱了传统的二维层序划分方式,层序划分更加直观,以及避免了二维划分可能产生的在三维空间的冲突。
支持平滑岩性模型:岩性建模可以通过指数克里金差值技术(GIK)对未进行层序划分的钻孔直接建模,大大减少了人工干预量。目前市面上可以进行岩性建模的软件做出来的模型都是锯齿状的,但是EVS可以创建平滑的岩性模型,这是全世界****的。
现在就这两种建模方法得出的三维地质模型在CATIA中进行效果展示。


1. 地层建模

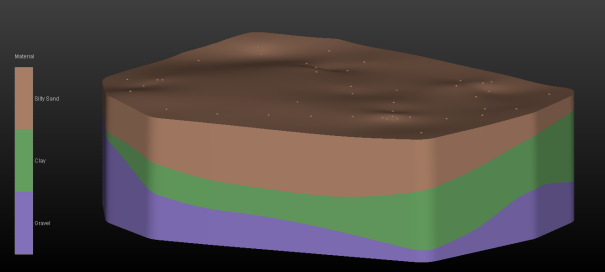

下方为EVS软件中自带的案例模型,非常简单的三个地层,采用地层建模通过钻孔信息差值得出的三维地质模型。

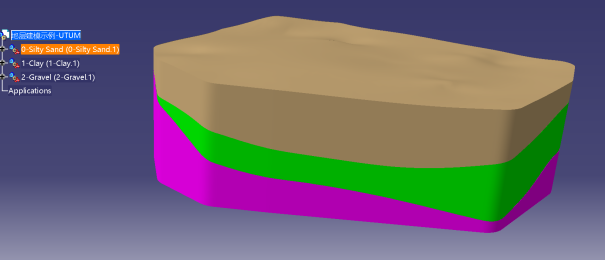

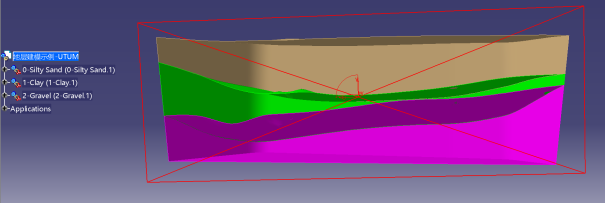

下方为通过格式转换工具将模型最终在CATIA中所呈现的效果。

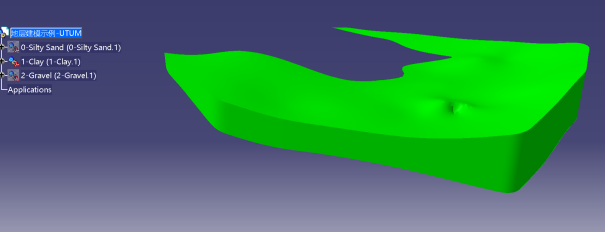

可在CATIA中单独显示任一地层。

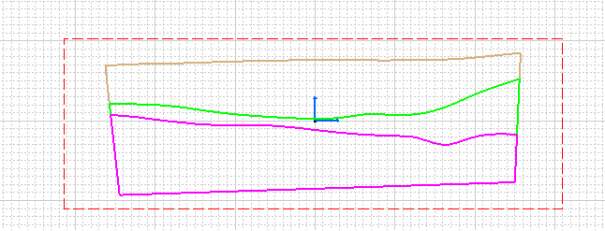

并可对模型进行剖切,并得出该剖切位置的二维剖面图。




据目前我们了解,EVS转出成适配CATIA的格式后无法体现为实体模型,只能导出地层表面网格,所以在CATIA中只能展示壳模型。EVS软件中可以建立只含有表面的壳模型(占用内存小),也可建立实体三维模型(占用内存大,但是可计算体积)。

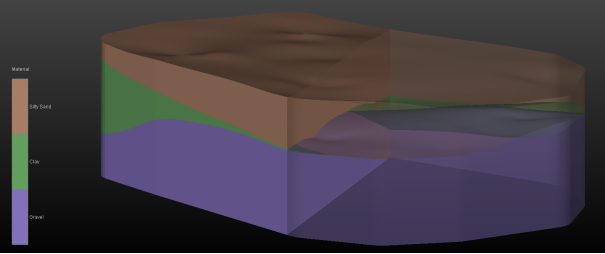

下方为EVS中切割三维实体模型所呈现出的效果,并可将原模型透明化,显示效果非常直观。

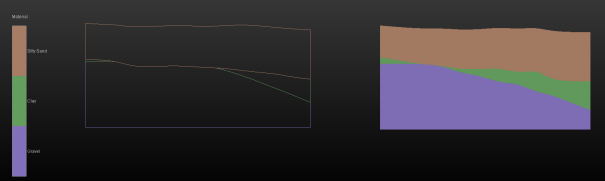

下图为EVS软件切割壳模型与实体模型所得二维剖面对比效果。



2. 岩性建模

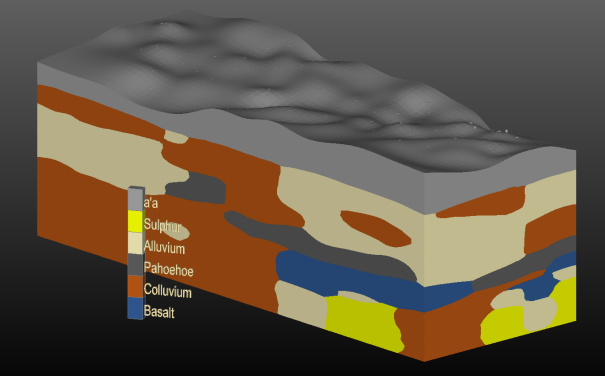

下方为EVS软件中自带岩性建模案例,该案例包含六种岩性地层,可以看到其中某些岩性地层并没有很好的成层性,而是零散的分布在模型的各个部位,此种岩性分布情况是用上节的地层建模很难实现的。

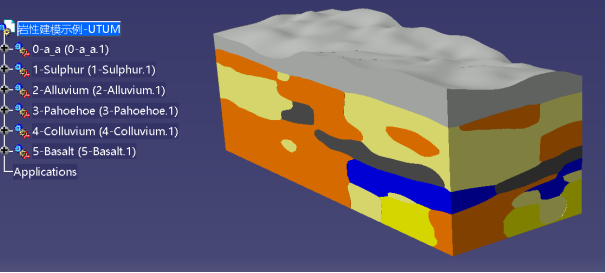

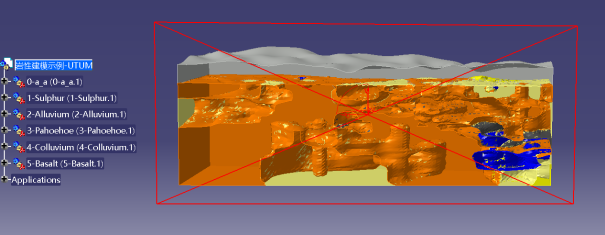

同样的通过格式转换工具将EVS的模型文件最终在CATIA中的展示效果。

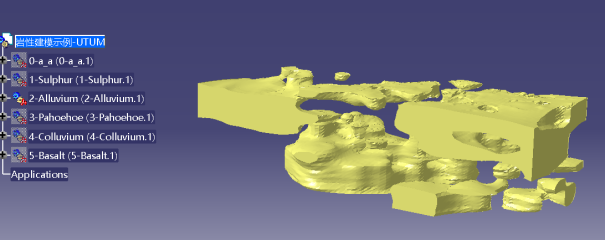

同样可以在CATIA中显示任意岩性的地层来查看分布情况。

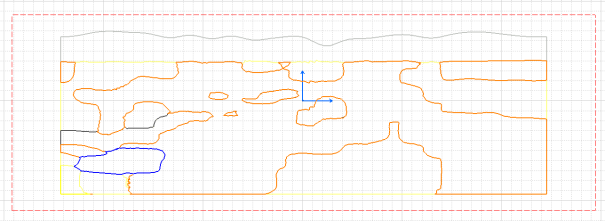

下方为CATIA切割模型的效果以及所得出的二维剖面。

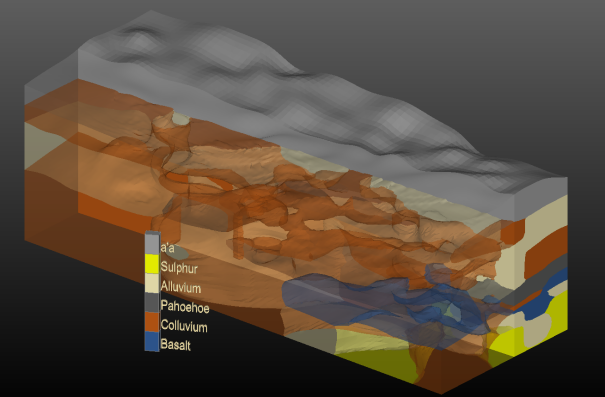

下方为EVS软件中切割岩性模型所呈现的效果。
